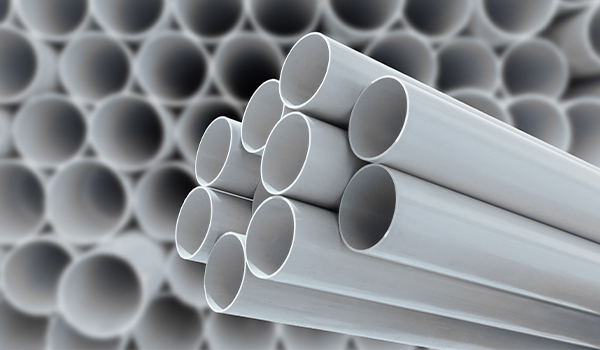

PVC파이프
KS M 3404 일반용 경질폴리염화비닐관(VG1)
| 호칭지름 | 바깥지름(D) | 두께(T) | 근사안지름 (참고) |
참고무게 | ||||
| 기본치수 | 최대최소 바깥지름 허용차 |
평균바깥지름 허용차 |
기본치수 | 허용범위 | (kg/m) | (kg/4m) | ||
| 13 | 18 | ±0.2 | ±0.2 | 2.2 | ±0.6 | 13 | 0.174 | 0.696 |
| 16 | 22 | ±0.2 | ±0.2 | 2.7 | ±0.6 | 16 | 0.256 | 1.024 |
| 20 | 26 | ±0.2 | ±0.2 | 2.7 | ±0.6 | 20 | 0.310 | 1.240 |
| 25 | 32 | ±0.2 | ±0.2 | 3.1 | ±0.8 | 25 | 0.448 | 1.792 |
| 30 | 38 | ±0.3 | ±0.2 | 3.1 | ±0.8 | 31 | 0.542 | 2.168 |
| 35 | 42 | ±0.3 | ±0.2 | 3.1 | ±0.8 | 35 | 0.636 | 2.544 |
| 40 | 48 | ±0.3 | ±0.2 | 3.6 | ±0.8 | 40 | 0.791 | 3.164 |
| 50 | 60 | ±0.4 | ±0.2 | 4.1 | ±0.8 | 51 | 1.122 | 4.488 |
| 65 | 76 | ±0.5 | ±0.3 | 4.1 | ±0.8 | 67 | 1.446 | 5.784 |
| 75 | 89 | ±0.5 | ±0.3 | 5.5 | ±0.8 | 77 | 2.203 | 8.812 |
| 100 | 114 | ±0.6 | ±0.4 | 6.6 | ±1.0 | 100 | 3.410 | 13.640 |
| 125 | 140 | ±0.8 | ±0.5 | 7.0 | ±1.0 | 125 | 4.465 | 17.860 |
| 150 | 165 | ±1.0 | ±0.5 | 8.9 | ±1.4 | 146 | 6.703 | 26.812 |
| 200 | 216 | ±1.3 | ±0.7 | 10.3 | ±1.4 | 194 | 10.219 | 40.876 |
| 250 | 267 | ±1.6 | ±0.9 | 12.7 | ±1.8 | 240 | 15.269 | 61.076 |
| 300 | 318 | ±1.9 | ±1.0 | 15.1 | ±2.2 | 286 | 21.839 | 87.356 |
1. 관의 표준길이는 4,000mm이고 그 허용차는 >±10mm로 한다.
2. 상기 규격 이외의 제품에 대해서도 고객의 요구에 만족을 드릴 수 있습니다.
3. 관의 색은 흰색을 표준으로 하나 고객의 요구에 따라 다양하게 생산할 수 있습니다.
KS M 3404 일반용 경질폴리염화비닐관(VG2)
| 호칭지름 | 바깥지름(D) | 두께(T) | 근사안지름 (참고) |
참고무게 | |||
| 기본치수 | 평균바깥지름 허용차 |
기본치수 | 허용범위 | (kg/m) | (kg/4m) | ||
| 35 | 42 | ±0.2 | 1.8 | ±0.4 | 38 | 0.359 | 1.436 |
| 40 | 48 | ±0.2 | 1.8 | ±0.4 | 44 | 0.413 | 1.652 |
| 50 | 60 | ±0.2 | 1.8 | ±0.4 | 56 | 0.521 | 2.084 |
| 65 | 76 | ±0.3 | 2.2 | ±0.6 | 71 | 0.826 | 3.304 |
| 75 | 89 | ±0.3 | 2.7 | ±0.6 | 83 | 1.159 | 4.636 |
| 100 | 114 | ±0.4 | 3.1 | ±0.8 | 107 | 1.738 | 6.952 |
| 125 | 140 | ±0.5 | 4.1 | ±0.8 | 131 | 2.740 | 10.960 |
| 150 | 165 | ±0.5 | 5.1 | ±0.8 | 154 | 3.942 | 15.786 |
| 200 | 216 | ±0.7 | 6.5 | ±1.0 | 202 | 6.573 | 26.292 |
| 250 | 267 | ±0.9 | 7.8 | ±1.2 | 250 | 9.872 | 39.488 |
| 300 | 318 | ±1.0 | 9.2 | ±1.4 | 298 | 13.839 | 55.356 |
| 350 | 355 | ±1.2 | 9.5 | ±1.4 | 335 | 15.501 | 62.004 |
| 400 | 400 | ±1.4 | 9.8 | ±1.4 | 379 | 18.375 | 73.500 |
2. 상기 규격 이외의 제품에 대해서도 고객의 요구에 만족을 드릴 수 있습니다.
3. 관의 색은 흰색을 표준으로 하나 고객의 요구에 따라 다양하게 생산할 수 있습니다.
